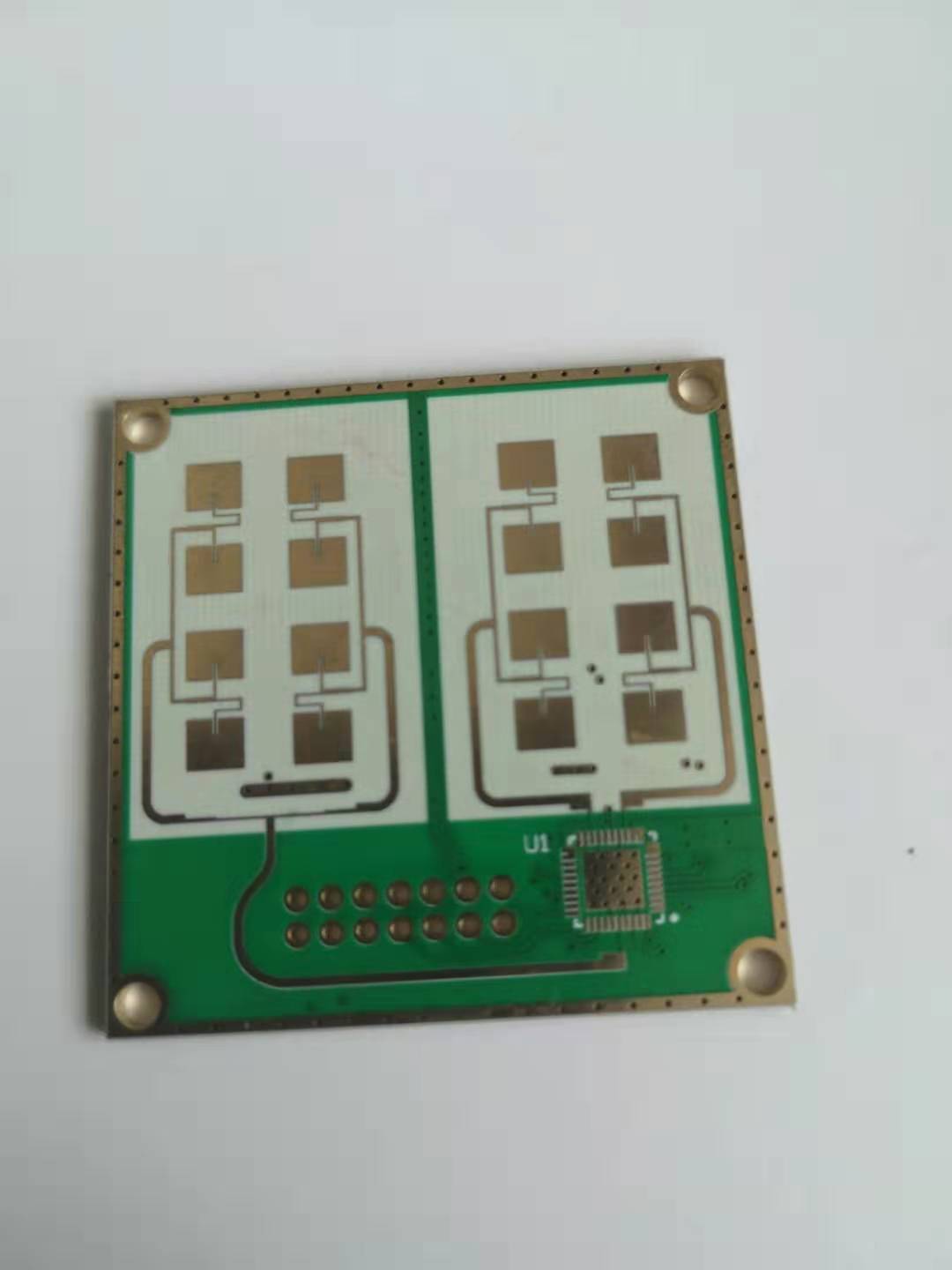

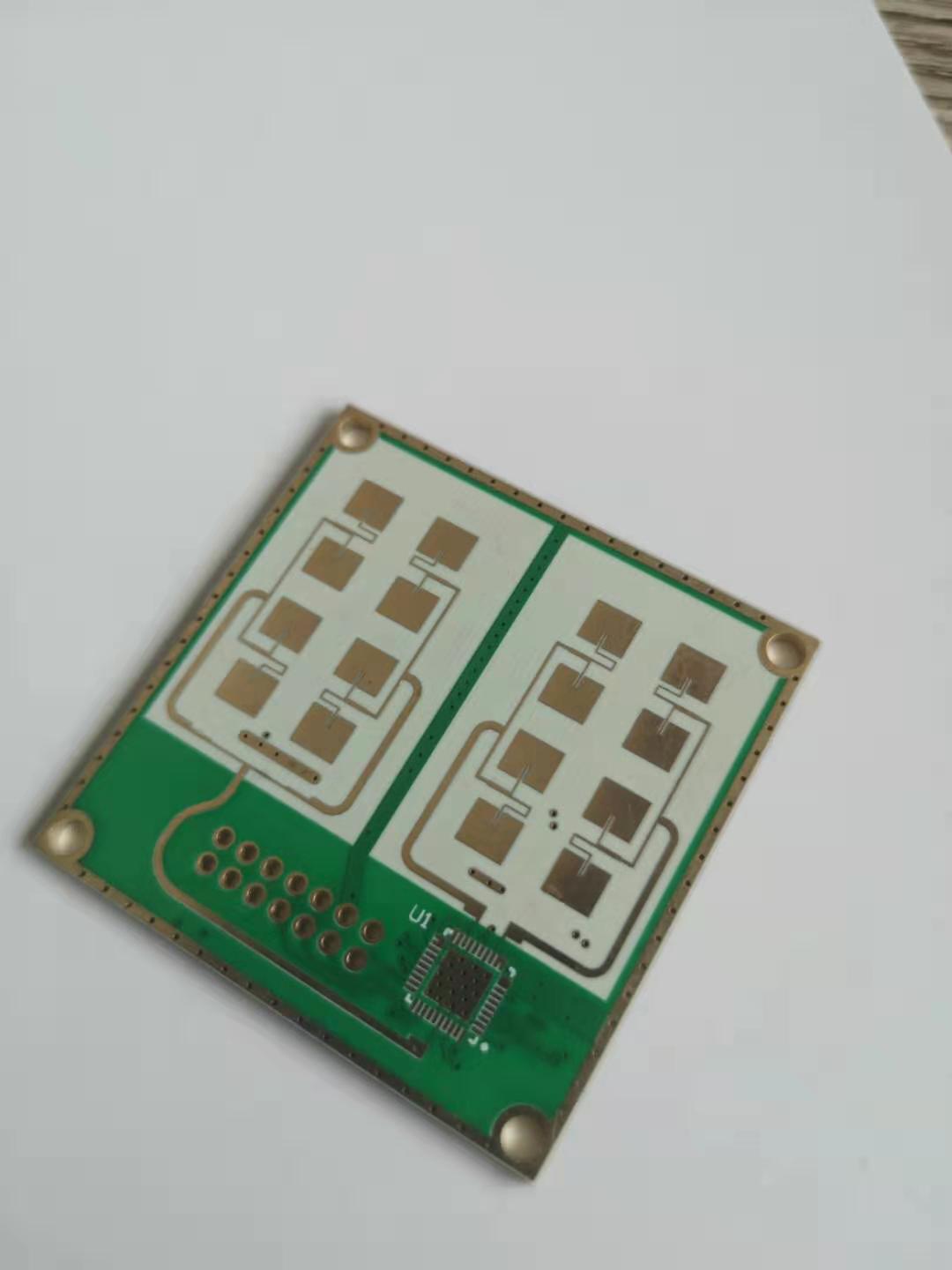

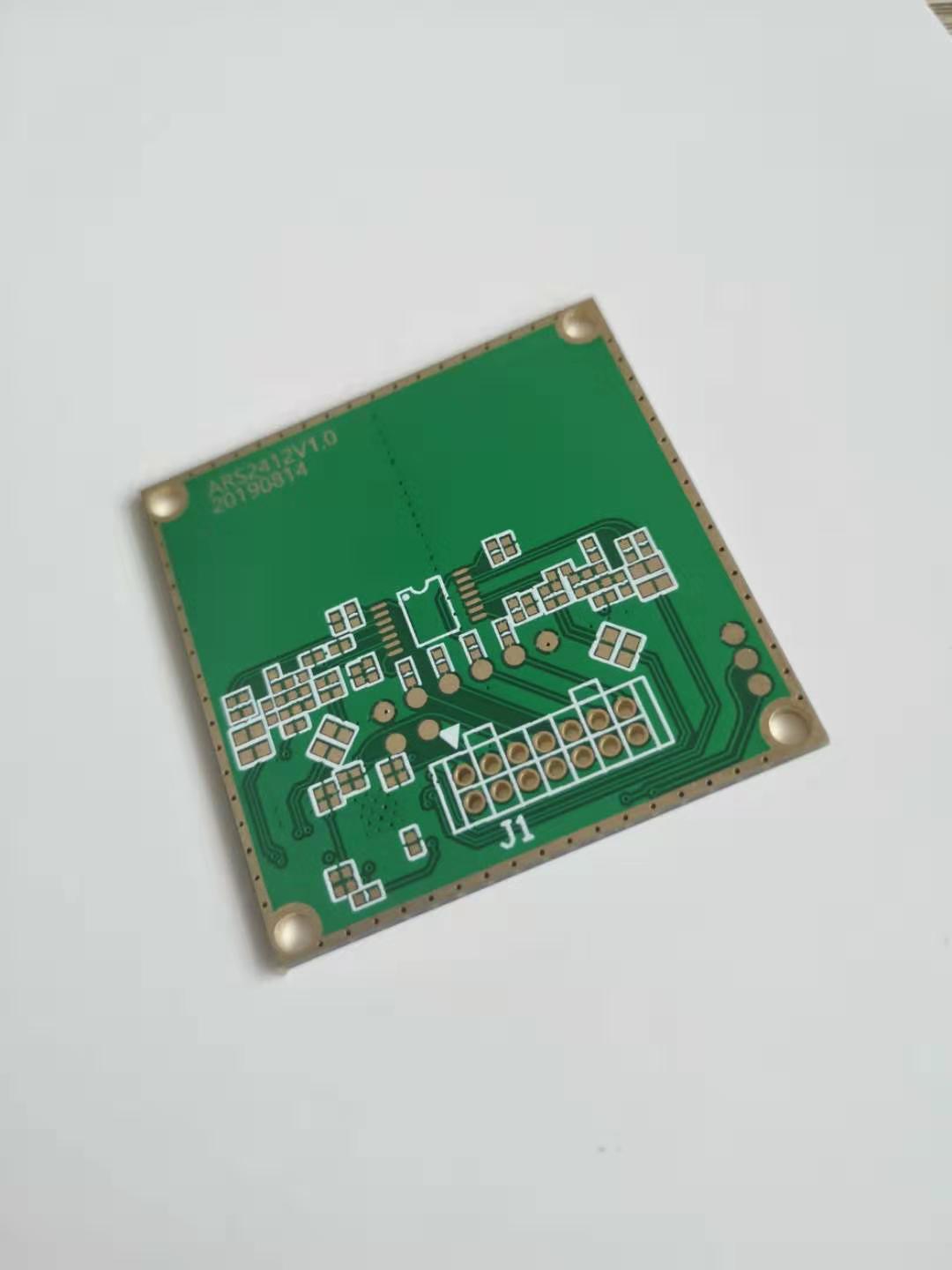

產品簡介：ARS-2412雷達前端是深圳市阿瑞仕科技有限公司推出的一款低成本一發兩收K波段帶VCO的雷達前端模塊。模塊采用平面微帶天線設計，天線波束寬度為80oX32o。ARS-2412雷達前端可以工作于FSK/FMCW/CW 工作模式，雙接收通...
產品型號：ARS-2412
產品尺寸：40x40mm
電路板尺寸：
端子：
接頭：
連接線：2x7pin
安裝方式：
1. ARS-2412雷達前端是深圳市阿瑞仕科技有限公司推出的一款低成本一發兩收K波段帶VCO的雷達前端模塊。模塊采用平面微帶天線設計，天線波束寬度為80oX32o。
2. ARS-2412雷達前端應用主要涉及工業控制、軍事安防和交通工程領域，產品的功能應用多樣，包括：探測運動目標距離和速度，辨別運動目標方向，尤其適用于需要測試角度信息的雷達運用。
3. ARS-2412雷達前端可以工作于FSK/FMCW/CW 工作模式，雙接收通道工作可以探測目標的角度信息。具有獨立的發射和接收路徑，可以獲得最大增益。
一、?雷達前端技術參數
?
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
說明 |
|
發射機/接收機特性 |
? |
? |
? |
? |
? |
? |
|
發射頻率 |
?VCO |
24 |
24.125 |
24.25 |
GHz |
? |
|
輸出功率（TX） |
Pout |
6 |
?11 |
15 |
dBm |
? |
|
輸出功率調整 |
αTX |
3 |
9 |
? |
dB |
通過SPI調整 |
|
接收機增益 |
Gain |
19 |
26 |
31 |
dB |
|
|
SSB噪聲系數 |
NSSB |
? |
12 |
20 |
dB |
? |
|
相位誤差 |
?P |
0 |
? |
10 |
Deg |
? |
|
幅度誤差 |
?A |
-1 |
? |
+1 |
dB |
? |
|
? ? ? |
? |
? |
? |
? |
? |
? |
|
天線特性 |
? |
? |
? |
? |
? |
? |
|
波束寬度（-3dB） |
水平方向 |
|
80 |
|
° |
方位角 |
|
|
垂直方向 |
|
32 |
|
仰角 |
|
|
天線增益 |
? |
? |
10 |
? |
dBi |
? |
|
旁瓣抑制比 |
水平方向 |
|
13 |
|
dB |
方位角 |
|
? |
垂直方向 |
|
13 |
|
dB |
仰角 |
|
電源特性 |
? |
? |
? |
? |
? |
? |
|
正向工作電壓 |
VCC |
3.135 |
?3.3 |
3.465 |
V |
|
|
正向工作電流 |
ICC |
150 |
210 |
270 |
mA |
|
?
|
環境特性 |
? |
? |
? |
? |
? |
? |
|
工作溫度 |
TOP |
-40 |
? |
105 |
°C |
|
|
儲存溫度 |
TSTG |
-50 |
? |
150 |
°C |
|
|
結構特性 |
? |
? |
? |
? |
? |
? |
|
外形尺寸 |
? |
40X40X5 |
mm |
|
||
?
?

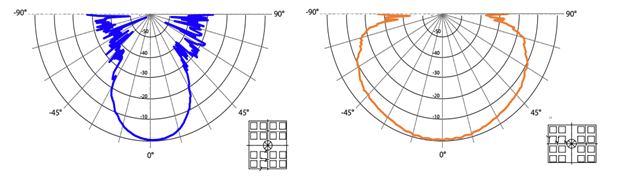

二、?天線方向圖
?
?
|
接收天線方向圖 |
水平面 |
半功率波束寬度 |
80° |
|
|
? |
垂直面 |
半功率波束寬度 |
32° |
|
?
